Ferro-Tic碳化钛合金在模具和冲头行业中的应用

文章来源：深圳联欧贸易有限公司    发布时间：2026-08-12    点击量：28 次

文章来源：美国Ferro-Tic公司，深圳联欧
模具和冲头——类型、用途和结构
模具与冲头是精密制造领域的核心部件，可在多行业中完成材料的塑形、裁切与成型加工，它们广泛应用于金属冲压、锻造及注塑工艺，在汽车、航空航天、电子、医疗器械生产中发挥关键作用。合理匹配材料选型、结构设计与表面处理工艺，能保障其实现最优性能、耐用性与成本效益。
本文是一份关于模具与冲头的全面指南，涵盖其类型、用途、结构材料、关键性能要素及行业应用。掌握这些核心内容，能帮助制造企业在选型适配生产需求的工装方案时做出科学合理的决策。
了解模具和冲头
冲压和冲头是制造过程中至关重要的精密工具，其中模具（一个固定、带空腔的工具）与冲头（一个可移动、施加力的工具）协同工作，将材料塑造成特定的几何形状或进行切割。在冲压或弯曲等成形工艺中，冲头将金属板材压入模具的型腔内，使其发生塑性变形，形成汽车面板或U型槽等三维结构。在此过程中，需同时控制弯曲半径、金属板材的回弹等其他参数。模具与冲头的配合依赖于对准、材料行为以及工具几何形状的精确匹配，以实现切割与成形。在这些操作中，成形过程依赖于受控的变形，而切割则要求精确的剪切公差。模具与冲头的协同作用，使不同行业能够大规模生产出一致性高、公差稳定的零部件。从航空航天用钛合金支架到微电子连接器，它们通过平衡力、精度与材料科学，将原材料转化为实用的设计产品。
模具的类型
根据其具体操作的不同，它们有多种设计。主要分为三大类：切割模具、成型模具和专用模具。
切割模具
切割模具的设计使其能够将金属板、塑料或复合材料精确地剪切成所需的形状和特征。目前有多种类型的切割模具，其中几种如下：
• 落料模：落料模可从板材上裁切出完整轮廓的坯料，这些坯料可直接作为成品零件，也能作为后续成形工序的加工基材。汽车、航空航天等行业依托落料模生产车身覆盖件、垫圈、外壳类零部件。
• 冲孔模：冲孔模用于在金属板材上加工出孔洞或缺口，不会切除大面积的材料。该工艺是通风面板、电气元件、紧固件组件生产的核心工序。
• 修边模：修边模用于去除成型或拉伸零件上的多余材料，以确保尺寸精确。这类模具常用于医疗器械、航空航天部件和精密电子设备中。
• 整修模：这类模具属于边缘精整工装，多用于高精度齿轮、液压阀类零件的加工。它通过去除0.05~0.1mm的薄层材料，将工件边缘修整至超光滑的表面状态。
成型模具
这类精密工装无需裁切或切除废料，即可将金属板材、塑料或复合材料重塑为三维结构。成形模通过使材料应力超过屈服强度（发生永久变形的临界应力值）、同时控制在断裂极限以下的方式完成塑形，还会通过调控材料流动、回弹补偿、工装与材料的交互作用，最终产出合格成品。常见的成形模类型包括：
• 弯曲模具：这类模具用于将扁平金属材料塑造成角形结构。常见应用包括暖通空调风管、汽车加强件以及工业支架。
• 拉伸模：拉伸模通过逐步拉伸将平板材料加工成空心的圆柱形或箱形零件。在此过程中，冲头将毛坯拉入模具腔内，使材料变薄同时保持壁厚。在这一工艺中需要考虑的因素包括拉伸比（毛坯直径与杯体直径通常为钢制件 ≤2:1）以及压紧力（可调节压力，防止起皱）。拉伸模广泛应用于饮料罐、金属外壳和电池外壳的制造。
• 压印模：压印模在最高可达2000MPa的超高压下挤压材料，压印出精细的表面纹路或实现高精度尺寸控制。这类模具一般采用A2、S7等淬硬工具钢制作，搭配TiN涂层提升使用寿命，正如其名，多用于钱币铸币、精密电连接器、装饰金属件的生产场景。
• 挤出模具：挤出模具通过孔口将材料挤压成型，以制造连续的型材。这类型材包括棒材、管材，甚至复杂的截面形状。挤出模具的工具通常采用碳化钨模具，可在1000多兆帕的压力下发生变形。
专用或特殊用途模具
这些模具的设计使其能够应对独特的制造挑战，例如组合多个工序或适应非传统材料、几何形状或生产规模。根据其机械结构和工业重要性，特种模具可分为不同类型，包括：
• 压纹模具：这类模具可在表面凸起或凹陷图案，以实现美观、功能或品牌标识的目的。使用压纹模具的难点在于过度压纹会削弱薄板材料的强度。但通过将变形量控制在材料厚度的10%以内，即可有效解决这一问题。考虑到其触感或光学效果的精度范围为±0.03毫米的深度一致性，这一标准已足够满足要求。
• 锻造模具：锻造模具通过施加高压将金属塑造成耐用且高强度的部件，应用包括曲轴、涡轮叶片和航空航天结构件。
• 塑料注塑模具：这些模具将熔化的塑料塑造成精确的形状，广泛应用于医疗器械、汽车内饰和消费电子产品中。

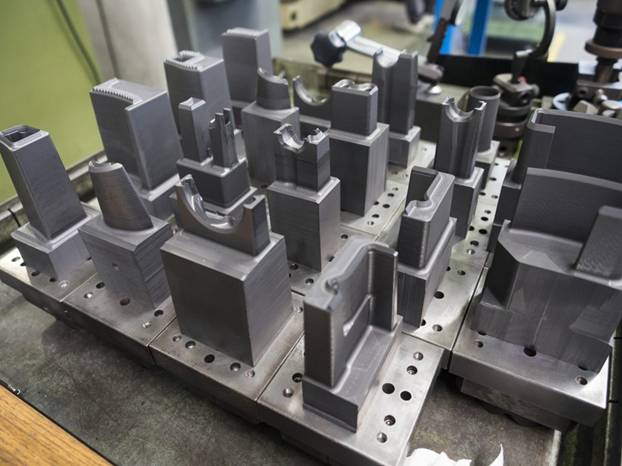

一组模具的照片
冲头的类型
冲头拥有多种不同的结构设计，具体选型会适配对应的孔洞形状、加工深度以及工件材料类型来确定。
实心冲头
实心冲头是坚固的单件式工具，由工具钢、硬质合金或粉末冶金等整体硬化材料制成。与模块化冲头不同，实心冲头没有可移动部件或连接件，因此特别适用于高冲击力和高精度的应用场合。以下是实心冲头的主要类型。
• 直冲：直冲可在金属板、垫圈和塑料材料上制造出干净、精确的孔洞。
• 球头冲头：这类冲头用于加工带圆角或轮廓曲面的孔洞，广泛应用于紧固件、装饰件以及流体控制系统的加工场景中。
• 剪切冲头：通过将压力分散到多个点上，降低冲压力，从而延长刀具寿命并提高切割质量。
鹅颈冲头
这些冲头具有弯曲或偏移的轮廓，可避免在多步加工过程中与先前成型的法兰或弯折部位发生干涉。这种设计对于制造箱状外壳或内部结构复杂的部件至关重要，因为它能防止冲头与工件上凸起的部分发生碰撞。鹅颈式冲头在汽车和电子制造中广泛用于成型服务器机架或电气柜，因为其偏移的几何形状能够实现复杂且嵌套的弯曲，同时不破坏结构对齐。
锐角冲头
这种冲头具有锋利的窄尖端（通常≤30°），而锐角冲头则能产生圆弧半径较小的弯曲，非常适合精密加工应用。这类冲头在微电子和医疗器械制造中表现优异，因为微小且精确的弯曲至关重要，例如在电路板上成型连接器或在手术器械上制作复杂的夹具。然而，由于其尖端需要耐磨材料，如硬质合金，因此在加工高强度合金时必须使用硬化材料以防止磨损。
空心冲头
空心冲头专为切割橡胶、皮革和纺织品等较软材料而设计，可精确地打出圆形切口，且废料极少。
渐进式冲头
渐进式冲头用于渐进式模具系统。这些冲头在材料通过冲压机时，依次完成切割、弯曲和冲孔等多种操作。模具系统的每个工位都对工件进行逐步加工，从而实现复杂零件的大批量生产，例如汽车支架和连接器销钉。渐进式冲头非常适合快速循环生产，在正确设置的情况下，可实现几乎无停机时间或极短的停机时间。
模具和冲头性能的关键因素
模具和冲头的材料选择与组成
模具与冲头的材质选型直接决定其耐用度、耐磨性以及特定场景的适配性。D2、A2等工具钢经淬硬处理后，可在不锈钢等高产能冲压工况下抵御磨粒磨损；硬度达90+HRA的硬质合金，是钛合金、因康镍合金这类难加工磨蚀性合金冲孔工序的理想选材。材质选型必须匹配实际工况需求，无论是适配压印模的S7工具钢抗冲击特性，还是适配抛光铝件加工的聚氨酯无划伤特性，都需要按需匹配。
模具和冲头的热处理与硬度
淬火、回火和退火等热处理工艺可改善模具和冲头材料的微观结构，从而优化其硬度和韧性。例如，D2工具钢在冲裁过程中需淬火至58-62 HRC以抵抗磨损；而S7工具钢则通过回火来降低脆性，以适应高冲击作业环境。当工具热处理不当时，容易导致过早失效。
工装几何结构与设计
模具与冲头的形状、尺寸直接决定其功能特性与加工精度。例如V型下模的开口宽度取板厚的6~12倍，可在折弯质量与所需加工压力之间实现最优平衡；鹅颈冲头的偏置轮廓结构，可在多折弯件加工中避开已成型的翻边结构避免碰撞。设计环节还需兼顾抗疲劳性能，比如高周疲劳工况下的工装要规避尖角结构，防止裂纹萌生。
对准与匹配
冲头与模具之间的精密对位至关重要，可避免折弯错位、裁切不均、工装过早磨损等加工缺陷。现代数控折弯机搭载激光导向系统，可将冲模对位精度控制在±0.01mm，完全满足航空航天零件的微米级公差要求。例如级进模的对位偏差，会直接导致全工位的批量零件报废。
模具和冲头的表面处理与涂层
抛光或涂层处理的表面可降低工装与工件间的摩擦、咬合和粘黏问题。冲头表面的TiN涂层能在不锈钢成形过程中减小摩擦，将工装使用寿命最高延长300%。表面质量还会影响工件外观，粗糙的模具表面会将瑕疵转印到汽车外覆盖件的可见面上。
运行参数
冲压速度、吨位和循环时间等参数会影响刀具寿命和零件质量。对薄铝板进行高速冲压可产生较少热量和磨损，而对厚钢板进行低速高吨位折弯则需要使用坚固的刀具以避免变形。然而，数控控制工艺能够动态优化这些参数，根据实时反馈调整力和速度。
模具与冲头的成本及生命周期管理
在工具初期成本与生命周期效率之间取得平衡至关重要。尽管硬质合金刀具初始成本较高，但在大量加工磨蚀性合金时，其每件零件的单位成本更低。在管理生命周期时，制定预测性维护计划有助于优化更换时机，避免停机时间。
选择合适的材料可确保工具寿命、性能和耐磨性达到最佳水平。
高速钢（HSS）
M2和M35等HSS合金在高温下仍能保持硬度，因此适用于高速切削或刨削加工。M2 HSS刀具（钼和钨合金）用于冲压作业中处理厚材料或硬材料的钻头和刨刀。而M35 HSS刀具耐高温性能更强，因此特别适合用于热冲压模具。
工具钢
这种钢材具有良好的韧性、硬度和可加工性，因此常用于通用模具和冲头。
碳化物（碳化钨）
碳化钨具有优异的硬度和耐久性，非常适合在含有磨蚀性材料的高生产环境中使用。它具备极强的耐磨性能，因此适用于冲孔或冲裁耐磨合金以及大批量微冲压作业。与钢制工具相比，碳化钨刀具能更长时间保持锋利的刃口，但因其脆性较大，限制了其在高冲击应用中的使用。碳化钨冲头和模具广泛应用于航空航天和电子行业，在燃油喷嘴或半导体引线框等精密加工任务中表现出色。
粉末冶金钢（PM）
粉末冶金（PM）工具钢的典型牌号包括Vanadis 10与CPM 10V，其生产工艺是将钢水雾化制成粉末后，再经压制、烧结工序成型。该工艺可得到超细、均匀的微观组织，兼具优异的耐磨性与韧性。这类钢材是长寿命高速冲压级进模的理想选材，适配电机铁芯、汽车传动部件等加工场景。
钢结碳化钛合金
Ferro-Tic® C级、CM级和SK级等材料非常适合高温及非磁性工具的应用。
Ferro-Tic碳化钛为模具与冲头带来高精度与耐用性
为模具与冲头选配适配的材质，是保障高速高压工况下工装耐用度、加工精度与生产效率的核心前提。Ferro-Tic®钛碳化物复合材料可有效解决传统工装材料普遍存在的咬合、粘料与金属间磨损问题，提供更优的解决方案。其光滑无磨粒的表面可降低摩擦，实现高镍合金、不锈钢等难加工材料的无划痕成型，最终达成延长工装寿命、减少停机时间、长周期量产下零件品质稳定的效果。
对于需要高性能、高耐磨模具与冲头的行业，Ferro-Tic®材料可提供无可匹敌的耐用性与生产效率。欢迎即刻联系我们，了解我们的先进工装解决方案如何优化您的制造流程、提升生产成果。
