SG1000A闸门监控器是一个完整的闸门监控系统，为PLC或TR400-SGA闸门显示单元等外部设备提供精确反映闸门/阀门位置的4－20mA的独立信号。该系统结构紧凑，具有坚固的NEMA 4防爆外壳。显示单元TR400-SGA对SG1000A的输出信号进行解码，并以0（全关）－ 100（全开）的百分比形式进行显示，可用于调节产品流量或多种产品按比例配料时的闸门精确定位，为操作人员提供直观即时的闸门/阀门位置信息。TR400-SGA闸门显示单元还提供两个指示闸门/阀门预设位置的继电器输出和一个4－20mA的比例输出（可选）。SG1000A广泛适用于粮油、饲料、食品、水泥、化工和冶金等行业，是比例配料的理想选择！

    工作原理

    SG1000A闸门监控器直接安装在闸门驱动轴末端，可通过一个按钮轻松校正闸门全开和全关极限点。通过调整方向开关（顺时针/逆时针），用户可将SG1000A安装在闸门的任何一边。当驱动轴转动时，SG1000A对旋转进行监测并输出4－20mA的信号给PLC或TR400-SGA闸门显示单元等外部设备。 TR400-SGA闸门显示单元不仅提供闸门/阀门位置的直观显示，还提供两个指示闸门/阀门预设位置的继电器输出。所有这些功能也可使用PLC来实现。

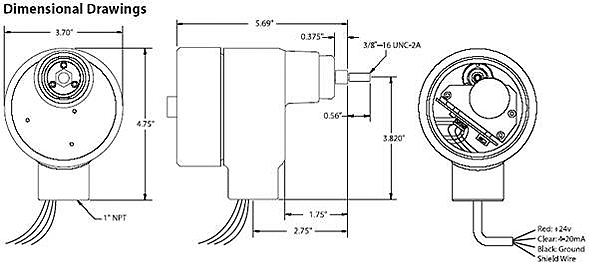

    尺寸图
