µSpeed-classic非接触式激光测长传感器
µSpeed-classic非接触式激光测量仪
产品参数
|
速度范围 |
1 ~ ± 4.800 米/分钟 |
接口配置 |
正交输出 (A, /A, B, /B)、脉冲输出、SSI、RS485、RS422、方向、通讯闸、启动、停止、预触点、保持、故障 |
|
典型精度 |
± 0,05 % |
通讯(供选项) |
Profibus、CAN-Bus、EtherNet IP、DeviceNET(可根据用户要求提供其它的通讯协议) |
|
测量间距 |
120 mm ± 5 mm (± 20 mm) |
接口 |
1个 RS 485 双向 |
|
240 mm ± 10 mm (± 40 mm) |
1个RS 232 (供选项) |
|
480 mm ± 20 mm (± 80 mm) |
1个联锁(输入) |
|
电压 |
24 VDC(供选电压100-230 VAC) |
3个差异 TTL I/O 自由配置 |
|
更多 I/O 插口(供选项) |
|
激光二极管 |
25mW, 780nm (级别 3B) |
保护等级 |
IP 67 |
|
尺寸(长/高/宽) |
154 x 94 x 39 mm |
重量 |
1 kg |
安装事项

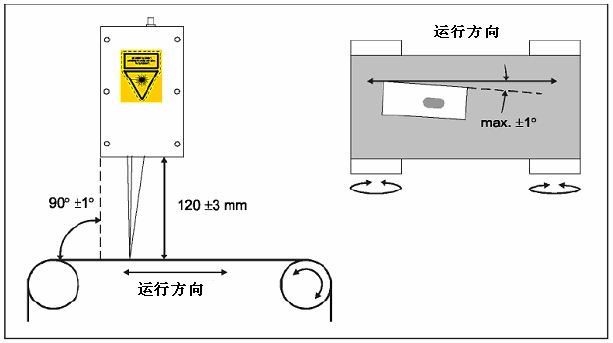

1. 测量仪和被测物体之间必须垂直正交，它应该成90度角，并距离被测物体120mm (+/- 3mm ~ +/-5mm) 或 240 mm (+/- 10mm)；
2. μSpeed智能探头必须进行电气隔离（不能触碰到机器接地），随机提供的PVC 塑料板和塑料螺丝正是用于此种目的。
应用综述
1.卷长测量 (网材、皮带和输送带)；
2.收、发物件的长度控制；
3.工艺控制（速度和长度差异测量、数据采集、速度平衡和监控...）；
4. 编码器和转速计的校准；
5. 造纸及纸板 (浆粕速度、辊速、卷长...)；
6. 印刷工业(差速、滑脱探测、物件长度...)；
7. 层压、复合材料 (速度平衡...)；
8. 纺织、无纺布(编码器校准、速度监控...)；
9. 塑料和挤出(速度平衡、挤出速度、薄膜和型材等的长度测量...)；
10.定长切割控制(金属板、管、型材、电缆和木材...)；
11. 建筑和绝缘材料(速度平衡、速度监控 ...)；
12. 电缆和电线(伸长率和收缩率控制 ...)
