产品简介
ViscoTec 生产的新型容积式精密计量微量泵eco-PEN600主要用于中低黏度介质的输送。
工作原理
preeflow® eco-PEN采用螺旋结构设计，耐压密封，转子和定子是自密封设计，易以替换。通过转子在定子型腔的定向旋转，实现输送功能。输送过程不对介质产生剪切作用，因此不对介质性状产生任何影响。 同时可通过电机反转，轻松实现介质回吸功能，确保介质和材料的清洁度，完全解决介质的滴漏，拉丝问题。

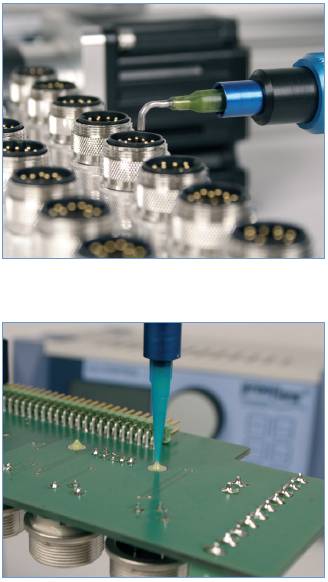

应用范围
技术特性
真正的容积式输送 适用于各种粘性介质
流量不受压力变化影响 无需加装任何阀门
具回吸功能 易于清洗 精确计量 适用压力16-20bar

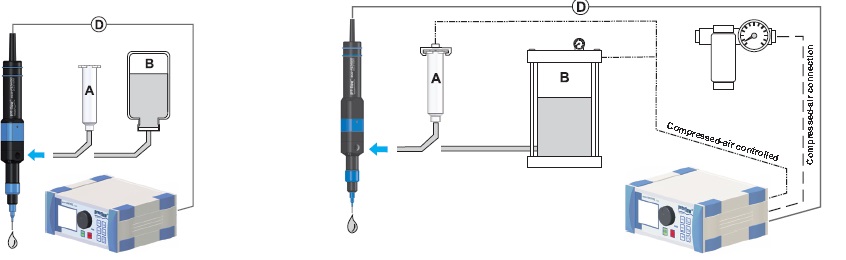

安装方式
流体，低粘度介质 非流体，中高黏度介质

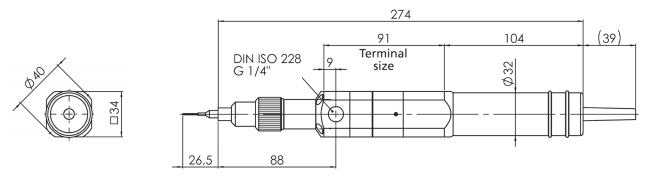

安装尺寸
示意图: 俯视图 示意图：侧视图
技术数据
|
尺寸 (HxWxD): |
长度, 274 mm, 34 x 34 mm, ø 40 mm |
|
|
重量 |
approx. 580 g |
|
接口 |
1/8“圆柱型英制管螺纹 DIN/ISO 228 |
|
出料口 |
O型圈自锁，已获专利 |
|
最小压力 |
0 bar,流体 |
|
工作压力 |
0 - 6 bar压力供应 |
|
最大压力 |
16 -20 bar |
|
自密封 |
大约 2 bar (参考介质，20°C时大概10mPas) |
|
泵壳材质 |
HD-POM /不锈钢 |
|
定子材质 |
high-molecular PE（高分子聚乙烯）, VisChem |
|
密封圈 |
O-Ring Viton (medium) NBR (dust) |
|
电机： |
18 to 24 V DC,增量式编码器 |
|
工作条件 |
+10°C to +40°C (Ta.), 气压 1 bar |
|
介质温度 |
+10°C to +40°C |
|
储存条件 |
干燥 / 无尘 -10°C to +40°C |
|
每转流量 |
0,14 ml/rev. |
|
计量精度(2): |
± 1% |
|
气压： |
0 — 7 bar (0 —100 Psi) |
|
重复精度 |
> 99% |
|
最小流量 |
0,015 ml |
|
流量范围 |
1.4-16.0 ml/min |
(1)最大工作压力和自密封力和黏度成正比，可通过生产商提供的数据计算得出。
(2)输送流量与微量泵转速成正比。
